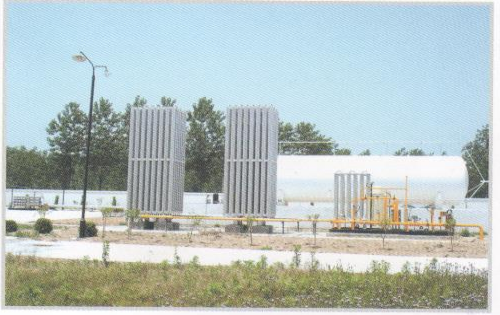

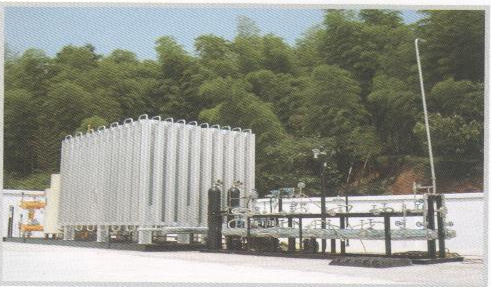

集成了卸车增压、储罐增压、气化调压计量加臭于一体的液化天然气供气终端
集LNG供气站的卸车增压、储罐增压、气化、调压、计量、加臭、电气控制等功能于一体
结构紧凑,占地面积小
支持远程监控,可实现无人值守
采用空温气化,降低运行成本
撬装一体式,安装方便,建设周期短;
操作、维护简单;
设备移动性强,可多次、反复使用
设有低温液相安全阀,气相安全阀、安全放散阀
设有液相低温紧急切断阀
设有气相超压切断阀
设有静电接地,现场仪表所有接线都汇总到防爆接线箱内
设有电加热水浴复热器,保证极地温度正常运行
所有压力、温度、液位、流量信号与监控系统联动,保证站内安全
规格型号 | 撬座外形(WxLxH)mm | 气化器尺寸 (WxLxH)mm | 备注 | ||
---|---|---|---|---|---|
A撬 | B撬 | C撬 | |||
ARTLNG-200 | 3300x2000x2700 | 3500x2000x2700 | 6500x2300x2700 | 气化器成撬 | |
ARTLNG-300 | 3300x2000x2700 | 3500x2000x2700 | 7930x2300x2700 | 气化器成撬 | |
ARTLNG-400 | 3300x2000x2700 | 3500x2000x2700 | 8950x2300x2700 | 气化器成撬 | |
ARTLNG-500 | 3300x2000x2700 | 3500x2000x2700 | 9950x2300x2700 | 气化器成撬 | |
ARTLNG-600 | 3300x2000x2700 | 3500x2000x2700 | 11000x2300x2700 | 气化器成撬 | |
ARTLNG-700 | 3300x2000x2700 | 3500x2000x2700 | 4200x2300x2700 | 1575x1440x5345 | 气化器不成撬 |
ARTLNG-800 | 3300x2000x2700 | 3500x2000x2700 | 4500x2300x2700 | 1575x1950x5345 | 气化器不成撬 |
ARTLNG-1000 | 3300x2000x2700 | 4000x2200x2700 | 4500x2300x2700 | 2290x1950x5345 | 气化器不成撬 |
ARTLNG-1200 | 3300x2000x2700 | 4000x2200x2700 | 5000x2300x2700 | 2290x2205x5345 | 气化器不成撬 |
ARTLNG-1500 | 3300x2000x2700 | 4000x2200x2700 | 5000x2300x2700 | 2290x1950x6545 | 气化器不成撬 |
ARTLNG-2000 | 3300x2000x2700 | 4000x2200x2700 | 5500x2300x2700 | 2190x1950x9545 | 气化器不成撬 |
ARTLNG-2500 | 3300x2000x2700 | 4000x2200x2700 | 6000x2300x2700 | 2190x2460x9545 | 气化器不成撬 |
ARTLNG-3000 | 3300x2000x2700 | 4000x2200x2700 | 6000x2300x2700 | 2190x3480x9545 | 气化器不成撬 |
ARTLNG-4000 | 3300x2000x2700 | 4000x2200x2700 | 6500x2300x2700 | 2190x3735x9545 | 气化器不成撬 |
ARTLNG-6000 | 3300x2000x2700 | 4000x2200x2700 | 6500x2300x2700 | 以上气化器组合 | 气化器不成撬 |
ARTLNG-8000 | 3300x2000x2700 | 4000x2200x2700 | 8000x2300x2700 | 以上气化器组合 | 气化器不成撬 |
ARTLNG-10000 | 3300x2000x2700 | 4000x2200x2700 | 8000x2300x2700 | 以上气化器组合 | 气化器不成撬 |
注:
A撬为卸车增压撬,B撬为储罐增压撬,C撬为气化调压计量加臭撬
气化量在600Nm3/h以下的,气化调压计量加臭为同一撬
城乡居民小区
边远区人口集中地
商业、餐饮等用户
燃气锅炉用户
工业用户如陶瓷厂、热轧厂、铝型材厂等
燃气电厂
